Razdjelnik podžbukni peteroredni 60+10M, RB24

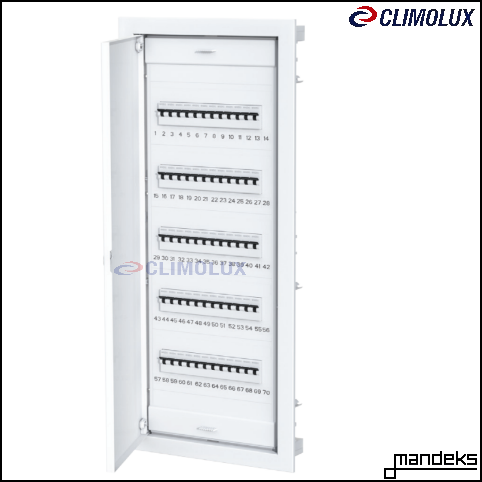

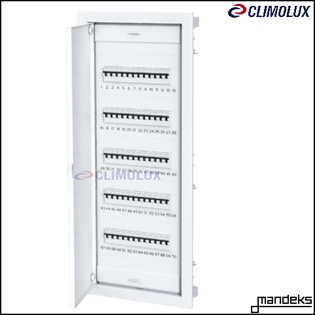

Podžbukni razvodni peteroredni ormar s metalnim vratima RB24. Ormar sa bijelim limenim vratima RAL 9016. Podžbukna ugradnja ili ugradnja u šuplje stjenke. Razvodni ormar peteroredni RB24 ima 60 modula za ugradnju sklopne opreme sa mogućnošću proširenja na još 10. U ormaru je ugrađena libela pomoću koje se može ormar staviti u najbolji mogući položaj. Unutar pakiranja se nalaze i slijepci tj. moduli koji prekrivaju prazna mjesta u redovima.

Razdjelnik podžbukni peteroredni 60M, metalna vrata, za ugradnju u zid.

Broj modula: 60 (5×12+2)

Nazivni napon Un [V]: 400V~, razred II

Nazivna struja In [A]: 63

Boja: bijela RAL 9016

Materijal: metalna vrata i okvir, bijele boje RAL 9016, plastično kućište

Montaža: ugradna

Stupanj zaštite: IP30 bez vrata ; IP40 sa vratima

Stezaljke N/PE i presjeci vodiča za prihvat:  - 2x N (2x25mm² + 14x16mm²) ;   - 2x PE (2x25mm² + 14x16mm²)

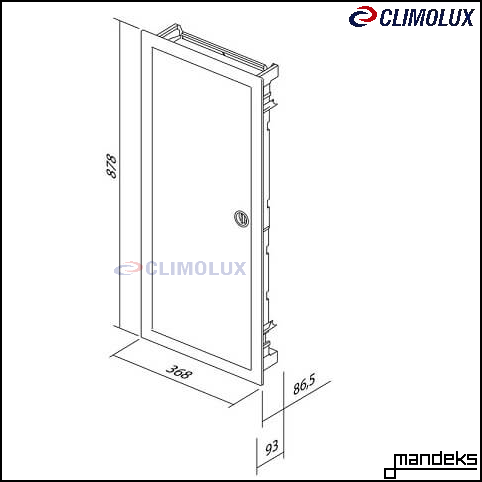

Dimenzije (ŠxVxD) [mm]: 368x878x93 ;   Ugradni otvor (ŠxVxD) [mm]: 314x849x86,5

-sukladno normi EN 60670-1 i IEC 60670-24

-područje ugradnje: podžbukna ugradnja u zid od opeke i šuplje stjenke

Napomena:

- vrata se mogu montirati s obje strane bez skidanja okvira

- moguća ugradnja TEM Modul opreme korištenjem nosivih okvira/adaptera za DIN nosače RB10 i RB11

Priložena oprema:

-nosači osigurača

-izolirani konektori za vod za uzemljenje/neutralni vod, zadovoljavaju test užarenom niti na 960 °C

-pribor za instalaciju u zid od opeke/šuplje stjenke

-slijepi poklopci

Mogućnosti:

-ugradnja libele, ugradnja bravice sa ključem,

-ugradnja Modul opreme, korištenjem adaptera RB10 i RB11, izmjena smjera otvaranja vrata na lijevo ili desno, bez demontaže okvira
