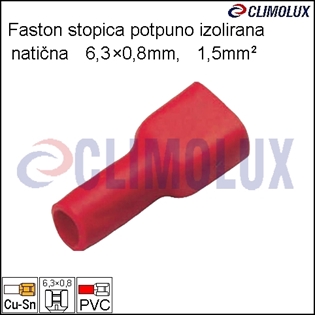

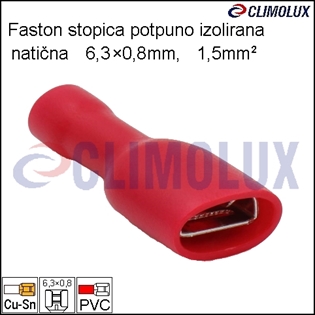

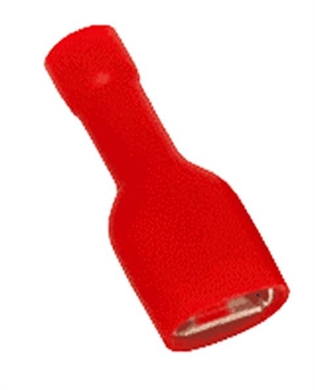

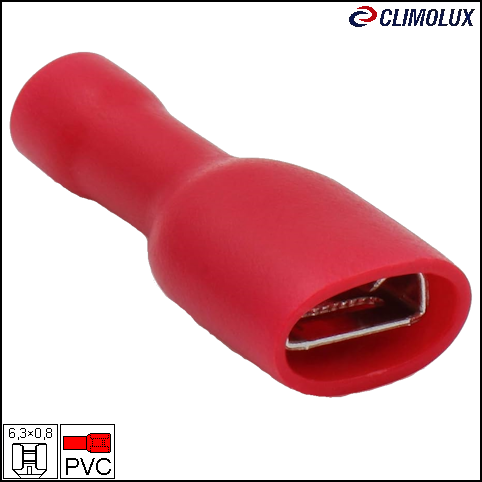

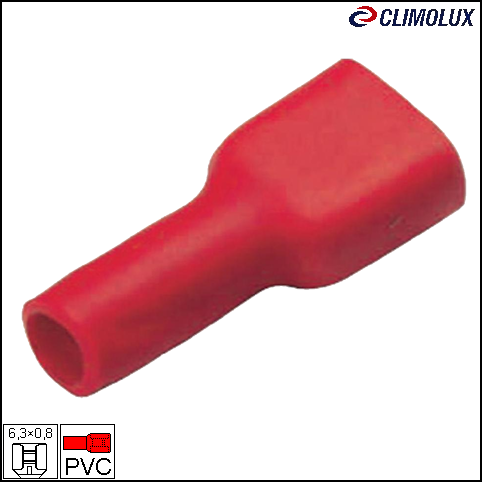

Natična stopica potpuno izolirana 6,3x0,8mm ; 1,5mm2 crvena
šifra artikla: 490291
Natične i utične stopice čine spojevi koji se mogu brzo i jednostavno rastaviti, te ponovno spojiti. Na brojnim električnim
uređajima
nalazi se spojni pribor koji je dimenzioniran upravo za natične i
utične stopice, prema tome vodiče opremljene sa odgovarajućim stopicama
možemo vrlo lako priključiti. Različite boje izolacije jednoznačno
određuju presjek uporabljivih vodiča. Pojedini tipovi
stopica
omogućuju bočno spajanje vodiča ili raspolažu sa sigurnosnim zubcem.
Važno je da se vodiči pripreme bez deformacije i izolaciju odstraniti na potrebnu dužinu, te za gnječenje primjeniti odgovarajuća kliješta (vidi tablicu)!

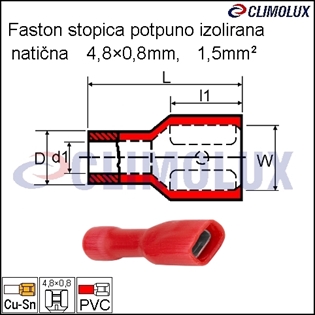

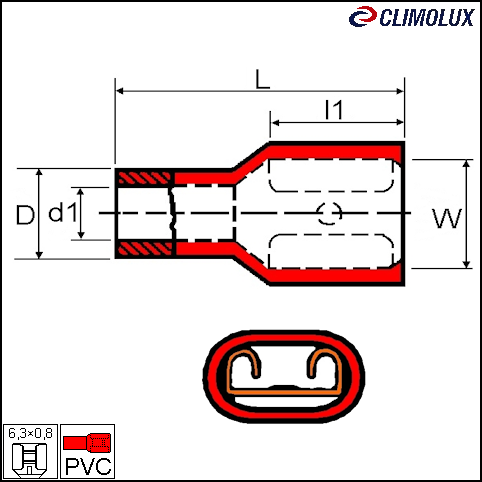

boja izolacije
|
Dimenzija
(mm)
|
d1
(mm)
|
D
(mm)
|
L
(mm)
|
l1
(mm)
|
W
(mm)
|
Vod (mm2)
|
Puni |
Použeni |
Savitljivi |
|
6,3×0,8
|
1,7
|
4,7
|
22,0
|
7,5
|
7,6
|
1,5
|
1,0-1,5
|
0,75-1,0 |
minimalno pakiranje: 100 komada
![](http://i.imgur.com/DgD0vNu.jpg)
šifra artikla
|
![](http://shop.traconelectric.com/files/ckfinder/images/A01/tomor.gif) |
![](http://shop.traconelectric.com/files/ckfinder/images/C03/kabel_sodrott_jo.gif) |
![](http://shop.traconelectric.com/files/ckfinder/images/C03/kabel_hajlekony_jo.gif) |
![](http://shop.traconelectric.com/files/ckfinder/images/C03/presszerszam%281%29.gif) |
490289 |
1,5 |
1,0-1,5 |
0,75-1,0 |
492005 492006 492484
|
490290 |
1,5 |
1,0-1,5 |
0,75-1,0 |
490291 |
1,5 |
1,0-1,5 |
0,75-1,0 |
490292 |
2,5-4,0 |
2,5 |
1,5 |
490293 |
2,5-4,0 |
2,5 |
1,5 |
490294 |
2,5-4,0 |
2,5 |
1,5 |
490295 |
6,0 |
4,0-6,0 |
4,0 |
![](http://i.imgur.com/dql1Vsa.jpg)
Tehničke karakteristike:
-materijal: pokositreni bakar
-izolacija: PVC
-temperatura okoline: -20°C do +75°C
Prema standardizaciji: EN 61210
