Tehnički parametri :
|
Napon izolacije: | 250 V |
Nazivna pogonska struja: | AC15, 250V = 2 A AC1, 250V = 5 A DC13, 125V = 0,3 A |
Vodići za spajanje: | Puni ili savitljivi, od bakra 0,5-1,5mm2
|
Mehanički vijek trajanja: | 1×106 sklopnih ciklusa |
Učestalost preklapanja: | max. 1800 preklapanja / sat |
Temperatura
okoline tijekom rada: | -25 °C …+55 °C |
Stupanj zaštite: | IP 65 |
Krajnjom ili pozicijskom sklopkom upravlja neka pokretna naprava ili pokretni dio stroja kada isti dostigne unaprijed određenu poziciju (npr.
kraj staze). Tada uklopni kontakti zatvaraju, isklopni kontakti otvaraju, a preklopni kontakti otvaraju jedan i zatvaraju drugi strujni krug.

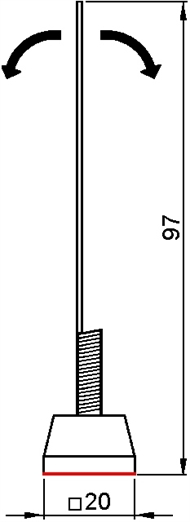

Pozicijske sklopke se izvode s najraznovrsnijim pogonskim mehanizmima (npr. s kotačićem, polugom, oprugom itd.). Kako bi udovoljile što širem području uporabe. Prikazane krajnje sklopke nudimo za ugradnju u upravljačke krugove strojeva za preradu, pokretnih i transportnih vrpca, dizalica, liftova i skladišnih postrojenja, itd...
Prikazane su i uklopne staze pozicijskih sklopki, gdje strelice označavaju smjer gibanja, pojedini brojevi pomak pogonskog mehanizma u mm,
a promjena boje preklapanje kontakta.
