Krajnja sklopka LSME22 IP65

8,94 €

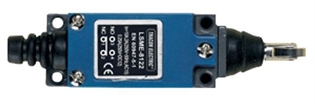

Krajnja sklopka LSME22 IP65 sa klipom s utisnim kotačićem
šifra artikla: 497208





Tehnički podaci: klip s utisnim kotačićem = 90° ,1xNO+1xNC, 2A/230V AC-15, 0,3A/250V DC-13, IP65

 - Dvostruki kontakti          - Masivna konstrukcija         - Plastični i aluminijski odljevak          - Otporne na vodu i ulje

 - Dvostruki opružni mehanizam          - Dugi vijek trajanja          - Lagano spajanje vodiča



Krajnje sklopke tipa LSME izvedene su na aluminijskoj osnovi, s dvostrukim zračnim razmakom i trenutnim preklopnim kontaktom.

Namijenjene su za ugradnju. Plastični poklopac im je opremljen gumenom uvodnicom.
Pogonska glava može se zakretati za 90 stupnjeva. Položaj montaže im je proizvoljan.

Dimenzija kućišta:    Širina : 29 mm                    Visina : 24,8 mm               Duljina : 63,9 mm

Tehnički parametri :
 Napon izolacije: 250 V
 Nazivna pogonska struja:
 AC15, 250V = 2 A
 AC1, 250V   = 5 A
 DC13, 125V = 0,3 A
 Vodići za spajanje:
Puni ili savitljivi, od bakra 0,5-1,5mm2
 Mehanički vijek trajanja: 1×106 sklopnih ciklusa
 Učestalost preklapanja: max. 1800 preklapanja / sat
 Temperatura okoline tijekom rada: -25 °C …+55 °C
 Stupanj zaštite: IP 65

Krajnjom ili pozicijskom sklopkom upravlja neka pokretna naprava ili pokretni dio stroja kada isti dostigne unaprijed određenu poziciju (npr.
kraj staze). Tada uklopni kontakti zatvaraju, isklopni kontakti otvaraju, a preklopni kontakti otvaraju jedan i zatvaraju drugi strujni krug.

Pozicijske sklopke se izvode s najraznovrsnijim pogonskim mehanizmima (npr. s kotačićem, polugom, oprugom itd.). Kako bi udovoljile što širem području uporabe. Prikazane krajnje sklopke nudimo za ugradnju u upravljačke krugove strojeva za preradu, pokretnih i transportnih vrpca, dizalica, liftova i skladišnih postrojenja, itd...

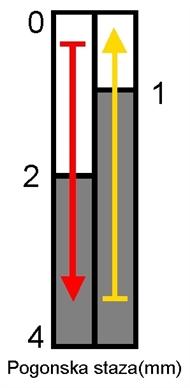

Prikazane su i uklopne staze pozicijskih sklopki, gdje strelice označavaju smjer gibanja, pojedini brojevi pomak pogonskog mehanizma u mm,

a promjena boje preklapanje kontakta.
