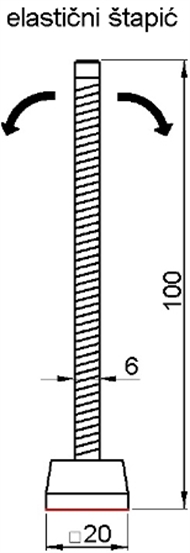

Krajnja sklopka LSME01, sa elastičnim štapićem

Krajnja sklopka LSME01, sa elastičnim štapićem
Cijena: 48,96 kn

Krajnja sklopka LSME01, sa elastičnim štapićem 100

šifra artikla: 497659
Krajnje sklopke tipa LSME izvedene su na aluminijskoj osnovi, s dvostrukim zračnim razmakom i trenutnim preklopnim kontaktom. Namijenjene su za ugradnju. Plastični poklopac im je opremljen gumenom uvodnicom.
Pogonske glave sklopki tipa 490949, 492125 i tipa 490950 mogu se zakretati za 90 stupnjeva, a ručke bez ograničenja.
Položaj montaže im je proizvoljan.

Tehnički parametri
 Napon izolacije:
 250 V
 Nazivna pogonska struja:
 2 A (AC15, 250 V);
 5 A (AC1, 250 V)
 0,4 A (DC12, 115 V)
 Vodići za spajanje:
 Puni ili savitljivi, od bakra 0,5-1,5 mm2
 Mehanički vijek trajanja:
 1×106 sklopnih ciklusa
 Učestalost preklapanja:
 max. 1800 preklapanja / sat
 Temperatura okruženja:
 -25 °C…+55 °C
 Stupanj zaštite:
 IP 54

Krajnjom ili pozicijskom sklopkom upravlja neka pokretna naprava ili pokretni dio stroja kada isti dostigne unaprijed određenu poziciju (npr. kraj staze). Tada uklopni kontakti zatvaraju, isklopni kontakti otvaraju, a preklopni kontakti otvaraju jedan i zatvaraju drugi strujni krug. Pozicijske sklopke se izvode s najraznovrsnijim pogonskim mehanizmima (npr. s kotačićem, polugom, oprugom itd.). Kako bi udovoljile što širem području uporabe. Prikazane krajnje sklopke nudimo za ugradnju u upravljačke krugove strojeva za preradu, pokretnih i transportnih vrpca, dizalica, liftova i skladišnih postrojenja, itd...
Prikazane su i uklopne staze pozicijskih sklopki, gdje strelice označavaju smjer gibanja, pojedini brojevi pomak pogonskog mehanizma u mm, a promjena boje preklapanje kontakta.
